法蘭式全焊接球閥
瀏覽量:
1000

法蘭式全焊接球閥

法蘭式全焊接球閥廣泛應用于天然氣、石油、供熱、化工及熱電管網等長輸管線領域，作為開啟和關閉的控制裝置。
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
產品描述
參數

法蘭式全焊接球閥廣泛應用于天然氣、石油、供熱、化工及熱電管網等長輸管線領域，作為開啟和關閉的控制裝置。

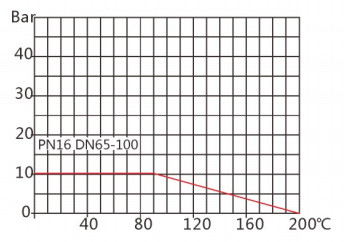

曲線圖

執行標準

■ 設計規范

■ 壓力-溫度等級

■ 結構長度

■ 法蘭形式與尺寸

■ 檢驗與試驗

■ 耐火試驗

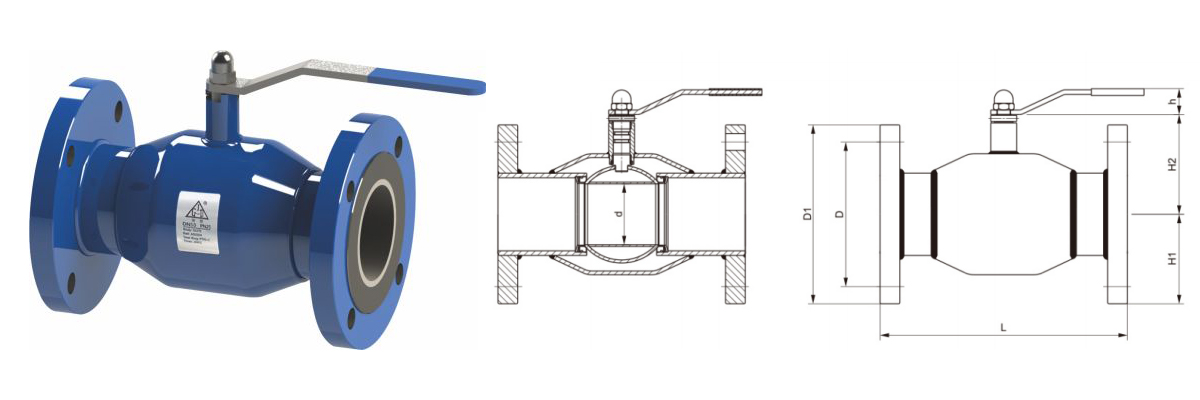

主要外形連接尺寸        DN15- 600mm

DN L Ød D1 D H1 H2 h
15 240±2 10 95 65 47.5 69 20
20 240±2 15 105 75 52.5 70 20
25 270±2 20 115 85 57.5 79 25
32 270±2 25 140 100 70 83.5 25
40 310±2 32 150 110 75 100 27
50 310±2 40 165 125 82.5 106.5 27
65 310±3 50 185 145 92.5 129.5 38
80 310±3 65 200 160 100 142 38
100 335±3 80 235 190 117.5 155 38
125 360±3 100 270 220 135 199.5 129
150 400±3 123 300 250 150 219 129
200 530±3 150 360 310 180 276.5 221
250 645±3 200 425 370 212.5 336.5 221
300 699±4 250 485 430 242.5 374 250
350 762±4 300 555 490 277.5 361.5 305
400 838±4 350 620 550 310 401 305
450 914±4 350 670 600 335 406 362
500 991±5 400 730 660 365 457.5 370
600 1143±5 500 845 770 422.5 524 370

注:其它壓力等級:見特殊型號。

未找到相應參數組，請于后臺屬性模板中添加
